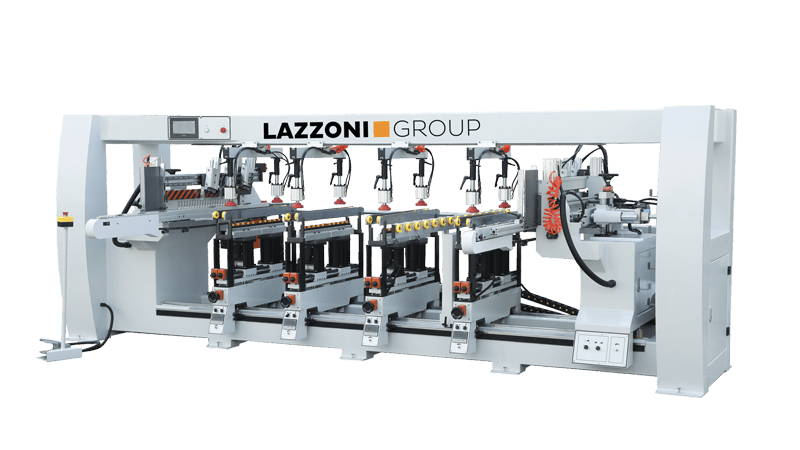

EXPERT L 4
Wiertarka na łańcuchu wyposażona w 2 jednostki poziome lewą i prawą oraz 4 dolne pionowe
Wiertarka przelotowa EXPERT L 4:
Wiertarki serii Expert przeznaczone są dla firm oczekujących dużej wydajności. Wykonanie wiercenia na gotowo zajmuje kilka sekund, co znacząco przyspiesza proces produkcji. Maszyna zaopatrzona jest w 2 agregaty poziome oraz 4 jednostki pionowe dolne. Każdy z agregatów poziomych wyposażony jest w 21 wrzecion. Jednostki wertykalne przesuwane są na prowadnicach liniowych. Pozycjonowanie agregatów odbywa się za pomocą elektronicznych liczników.
Wiertarka posiada możliwość wiercenia 3 elementów jednocześnie
Główne cechy wiertarki przelotowej:
- minimalna długość elementu: 220 mm
- maksymalna długość elementu: 2450 mm
- wydajność wiercenia przy jednej bazie: 13 -16 el./min
- wydajność wiercenia przy dwóch bazach: 20 -26 el./min
- wydajność wiercenia przy trzech bazach: 36 -40 el./min
- 2 x jednostka pozioma stała 21 wrzecion
- 4 x jednostka pionowa podwójna ( 2 x 11 wrzecion)
Podajnik taśmowy:
Istnieje możliwość doposażenia wiertarki w podajnik taśmowy tylny i boczny. Parametry podajnika tworzone są zgodnie z wymaganiami klienta.
| Wiertarka przelotowa Expert L 4: | |
| Wydajność (1 ogranicznik): | 13 – 16 szt./min |
| Wydajność (2 ograniczniki): | 20 – 26 szt./min |
| Wydajność (3 ograniczniki): | 36 – 40 szt./min |
| Ilość poziomych jednostek: | 1 lewa, 1 prawa |
| Ilość jednostek pionowych dolnych: | 4 |
| Max. długość elementu: | 2450 mm |
| Min. długość elementu: | 220 mm |
| Całkowita ilość wrzecion: | 132 szt. |
| Max. głębokość wiercenia: | 50 mm |
| Całkowita moc: | 15.55 kW |
| Głowice poziome wiertarki przelotowej Expert L4: | |
| Ilość wrzecion: | 21 (10 lewych, 11 prawych) |
| Rozstaw między pierwszym a ostatnim wrzecionem: | 640 mm |
| Maksymalna głębokość wiercenia: | 40 mm |
| Głowice pionowe wiertarki przelotowej Expert L4: | |
| Ilość wrzecion: | 11 (5 lewych, 6 prawych) |
| Rozstaw między pierwszym a ostatnim wrzecionem: | 320 mm |
| Maksymalna głębokość wiercenia: | 50 mm |
| Prowadzenie głowic po prowadnicach: | liniowe |
