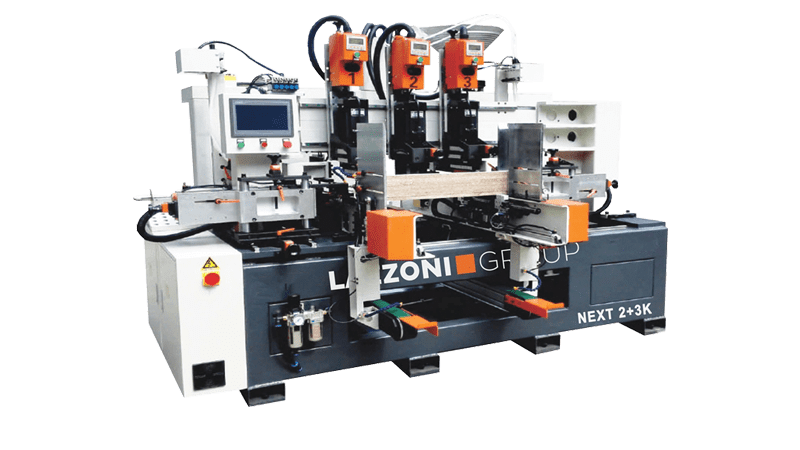

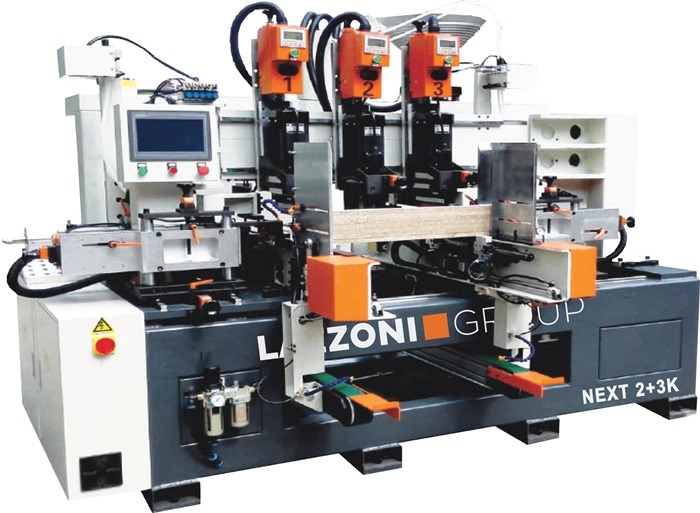

Wiertarko-kołczarka NEXT 2+3 K
Wiertarka przelotowa z możliwością kołkowania poziomego
Wiertarko-kołczarka NEXT 2+3K:

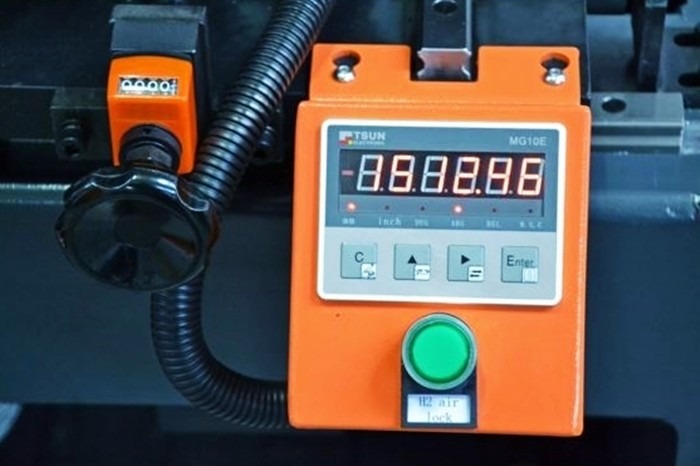

Wiertarko-kołczarki serii NEXT przeznaczone są dla firm oczekujących dużej wydajności. Wykonanie wiercenia oraz kołkowania przez maszynę wiercąco-kołkującą na gotowo zajmuje kilka sekund, co znacząco przyspiesza proces produkcji. Wiertarko-kołczarki zajmują stosunkowo mało miejsca, co sprawia, że znajdą swoje miejsce nawet w najmniejszym zakładzie produkcyjnym. Maszyna zaopatrzona jest w 2 agregaty poziome, 3 jednostki pionowe oraz 2 agregaty kołkujące. Każdy z agregatów poziomych wyposażony jest w 7 wrzecion. Jednostki wertykalne przesuwane są na prowadnicach liniowych. Pozycjonowanie agregatów odbywa się za pomocą elektronicznych liczników. Wiertarko-kołczarka posiada posuw materiału z pomocą siłowników, podajnik pneumatyczny wraz z magazynkiem na 18 płyt oraz powrót materiału na pasie transmisyjnym. Podsumowując: „Bezawaryjne, szybkie i kompaktowe urządzenie” tak można opisać w jednym zdaniu wiertarko-kołczarki.
Główne cechy wiertarko-kołczarki:

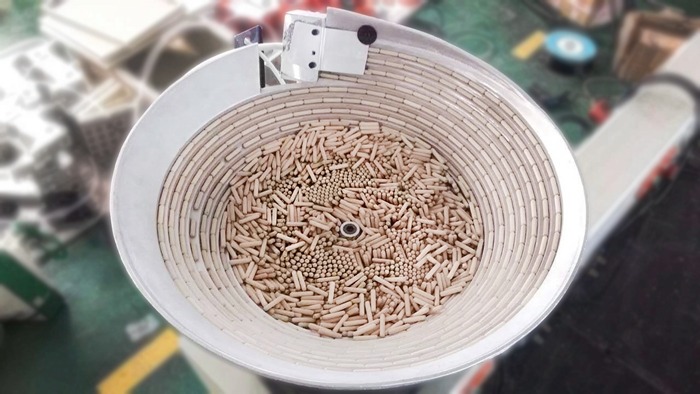

- Zbiornik wibracyjny

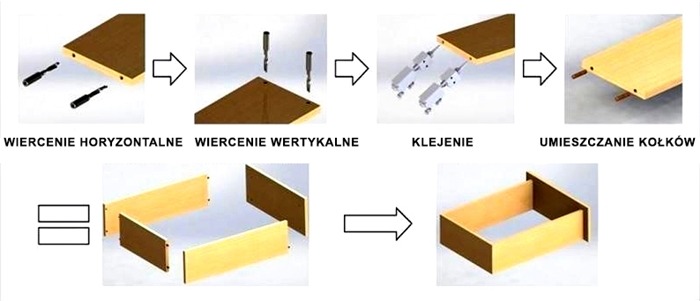

- Wiercenie z góry, lewej oraz prawej strony
- kołkowanie elementu z lewej oraz prawej strony
- Możliwość dostosowania maszyny pod wymogi klienta
| Wiertarko-kołczarka NEXT 2+3K: | |
| Głowice poziome: | 2 x 1,5 kW |
| Głowice pionowe: | 2 x 1,1 kW |
| Prowadzenie głowic: | liniowe |
| Ilość docisków pneumatycznych: | 3 szt. |
| Maksymalna długość elementu: | 1200 mm |
| Minimalna długość elementu: | 230 mm |
| Maksymalna szerokość elementu: | 250 mm |
| Minimalna szerokość elementu: | 40 mm |
| Maksymalna grubość elementu: | 28 mm |
| Minimalna grubość elementu: | 16 mm |
| Wydajność maszyny: | 14 szt./min |
| Całkowite wymiary maszyny: | 3000 x 1720 x 2050 mm |
| Waga: | 1600 kg |
| Głowice poziome wiertarko-kołczarki NEXT 2+3K: | |
| Ilość wrzecion: | 7 (4 lewe, 3 prawe) |
| Rozstaw między pierwszym a ostatnim wrzecionem: | 192 mm |
| Maksymalna głębokość wiercenia: | 40 mm |
| Głowice pionowa wiertarko-kołczarki NEXT 2+3K: | |
| Ilość wrzecion: | 7 (4 lewe, 3 prawe) |
| Rozstaw między pierwszym a ostatnim wrzecionem: | 192 mm |
| Maksymalna głębokość wiercenia: | 70 mm |
| Agregat podawania kleju i kołkowania wiertarko-kołczarki NEXT 2+3K: | |
| Agregat przystosowany pod kołek: | ϕ6, ϕ8, ϕ10 lub inny |
| Wydajność agregatu podawania kleju i kołka: | 10 szt. (po 5 szt. na stronę) |
| Maszyna posiada agregat do podawania kołków: | tak |
| Możliwość osadzania kołków na drugiej stacji pracy, gdy na pierwszej jest wiercenie: | tak |
